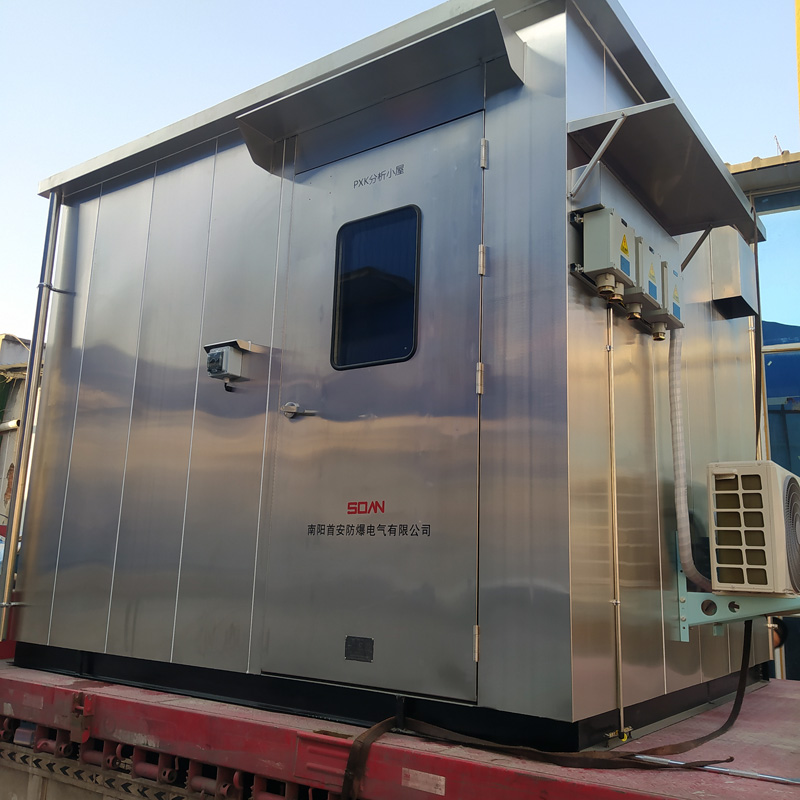

分析小屋为型钢焊接框架式结构，双层墙夹层设计。主框架采用 12#槽钢， 表面涂刷防锈漆，底座使用#12 槽钢焊接。底座和框架为金属结构，有足够的强度。机械轻度满足起吊、托运、运输及支撑墙面安装设备的要求，内外墙负载能力 500 ㎏ f/㎡，屋顶最小承受力为 250 ㎏ f/㎡。为方便分析小屋的吊运，屋顶带有起重用的吊耳，有足够的强度，以保证在拖动、起吊、荷载和空载时不变形。

分析小屋的骨架、底座和屋顶为金属构件，采用碳钢焊接而成，有足够的轻度和刚性，保证分析小屋在荷载、吊装、平移及运输过程中不变形。

屋顶边框和主梁采用 10#槽钢，并在宽度方向用 10#槽钢作为主梁和屋顶龙骨支撑，均采用焊接连接，防止扭曲变形。屋顶有一定倾斜度，屋顶坡度为 A型结构：斜面角度≥5°，斜面低面有漏雨槽，防止雨水积存。

内墙和天花板采用 l.5mm 厚 Q235 碳钢钢板钢板制作，碳钢钢板表面进行喷漆处理，喷涂颜色：喷塑色标为交通白9016或7035。外墙采用l.5mm 厚 304 不锈钢板制作，采用π型板式拼装结构行程外墙。墙体厚度 70mm，内部填充 65mm 厚阻燃性保温材料（岩棉、玻璃棉或者聚氨酯均可）。

 地板为 4mm 防滑花纹钢板，材质为 304 不锈钢。门：设1个门。 外开型非折叠结构， 尺寸为 900mm

（宽）×2000mm（高）×45mm（厚）。内外面板使用与内外墙相同厚度、材质、个喷漆方法的钢板制作。 要求焊接程门体框架并填充保温材料。门上设有安全可视窗，尺寸400mm ×600mm，材料采用防爆安全玻璃（夹层钢化玻璃）， 带阻尼限位闭门器和推杆式安全逃生锁，门外有孔锁及把手，无论门是否从外部锁 闭，内部人员均可便捷、快速地推开安全锁撤离。

分析小屋外侧四周根据实际所装设备， 设有相应的遮雨檐，

遮雨檐外伸长度为 600mm， 材料采用1.2mm 厚不锈钢板。门缝合窗缝镶嵌橡胶密封条密封。小屋内设有高、低对流换气百叶窗，避免行程有可能集聚气体的死角和沟槽，造成气体积聚。载气钢瓶等均位于室外、屋外社所有带防护链的气瓶支架。

分析小屋应放置在水泥平台上，以防碳氢化合物渗入，平台标高至少比周围地坪高 50～300mm，平台表面应平坦整洁，以防小屋产生形变。小屋与地坪的固定采用焊接方式，即在平台四角预埋固定件，与小屋底座槽钢焊接固定，也可采用地脚螺栓固定。分析小屋地坪由乙方提出准备要求，甲方按乙方所提要求进行准备。

分析小屋的照明灯、通风机、空调器、维修插座等公用设备由工业电源供电； 分析仪系统、安全检测报警和联锁系统由 UPS 电源供电。

1)   公用配电和仪表配电彼此独立，不合用一个接线箱或配电箱；不同电压等级的电源彼此独立，不合用一个接线箱或配电箱；

2)   电源连接器位于小屋外部，电源线通过电源连接器接入分析小屋；

3)   配电箱位于小屋内部，每台仪器和设备分别供电和配线；

4)   每个配电回路配有各自的手动开关；

5)   公共配电和仪表配电预留至少一个备用回路；

6)   电源开关、配电箱、接线箱等电气设备符合安装场所的防护、防爆要求； 安装在小屋外部时，防护为 IP65。

分析小屋内设有照明灯，照明亮度为 250~300 lx，以利于操作和维修。照明开关安装在分析小屋门旁，采用防爆电源开关。

便于夜间维护操作，分析小屋外部的气瓶存放区上方提供照明并配备照明开关。 分析小屋配备通风机，采用轴流风机。

分析小屋内配备空调装置，以在环境条件和设备散热在分析小屋内造成不可接受的高温时调节温度，满足分析仪运行环境温度要求。空调装置为壁挂式冷暖空调。分析小屋内设置有维修插座，以便维修。
